OMEGA

로봇 솔더링

자동 납땜 장치로서 데스크탑 로봇 및 인라인 로봇으로 활용할 수 있습니다. OMEGA는 통신 기능을 강화하여 MODBUS TCP/IP 대응한 최신 모델입니다. 온도 조절기는 오토 튜닝 기능을 탑재하여 최적의 온도 조절 매개 변수를 쉽게 설정할 수 있습니다. 터치 패널의 U/I가 보기 편해졌으며 조작성이 향상되었습니다.
  • OMEGA

  • OMEGA 특장점

    구분선(굵은선)

    • - 자동 납땜 장치로서 데스크탑 로봇 및 인라인 로봇으로 활용할 수 있습니다.
      - OMEGA는 통신 기능을 강화하여 MODBUS TCP/IP 대응한 최신 모델입니다.
      - 온도 조절기는 오토 튜닝 기능을 탑재하여 최적의 온도 조절 매개 변수를 쉽게 설정할 수 있습니다.
      - 터치 패널의 U/I가 보기 편해졌으며 조작성이 향상되었습니다.

    • 구분선(실선)
구분선(굵은선)

  • 제품사양

    • OMEGA 사양
      전원 AC85~264V(단상)
      소비전력 375W
      Air 0.4~0.5Mpa (Dry Clean Air)
      솔더지름 ZSB 피더 사용시 Ø0.4 ~ 1.0㎜ (옵션 Ø0.3 선택 가능)
      일반 피더 사용시 Ø0.3 ~ 1.0㎜
      특주 타입 피더 사용시 Ø1.2 ~ 2.0㎜
      납때 조건수 297개(포인트 99개 / 슬라이드 99개 / 특수 99개)
      설정온도 １～500℃
      히터용량 200W(최대)
      납땜 단계 최대 9단계
      대기온도 100℃(온도 변경 가능)
      외부시작상자 옵션
      치수(W X D X H) 110×200×280㎜
      중량 CONTROLLER

      3.8㎏
      FEEDER 1.3㎏
      IRON UNIT 0.8㎏

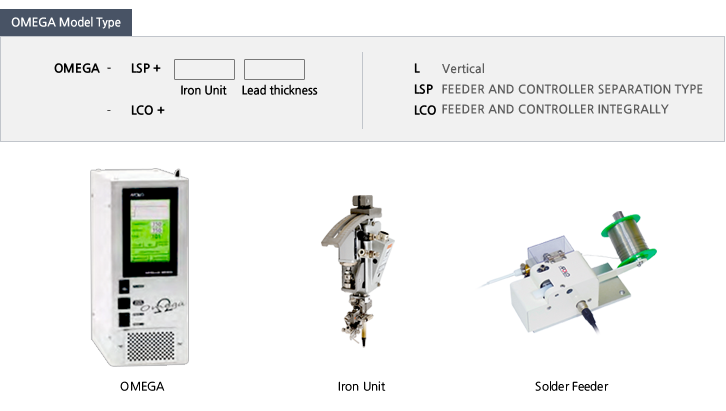

      구성품 • OMEGA 본체
      • RSP / RSL 인두팁 장착 유닛
      • 납 공급장치(피더)
      • 납 이송 튜브
      • 인두 히터 케이블
      • 피더 케이블
      • 인두 장치 배관 용 에어 튜브
      • 전원 케이블
      • 인두팁 히터 카트리지
